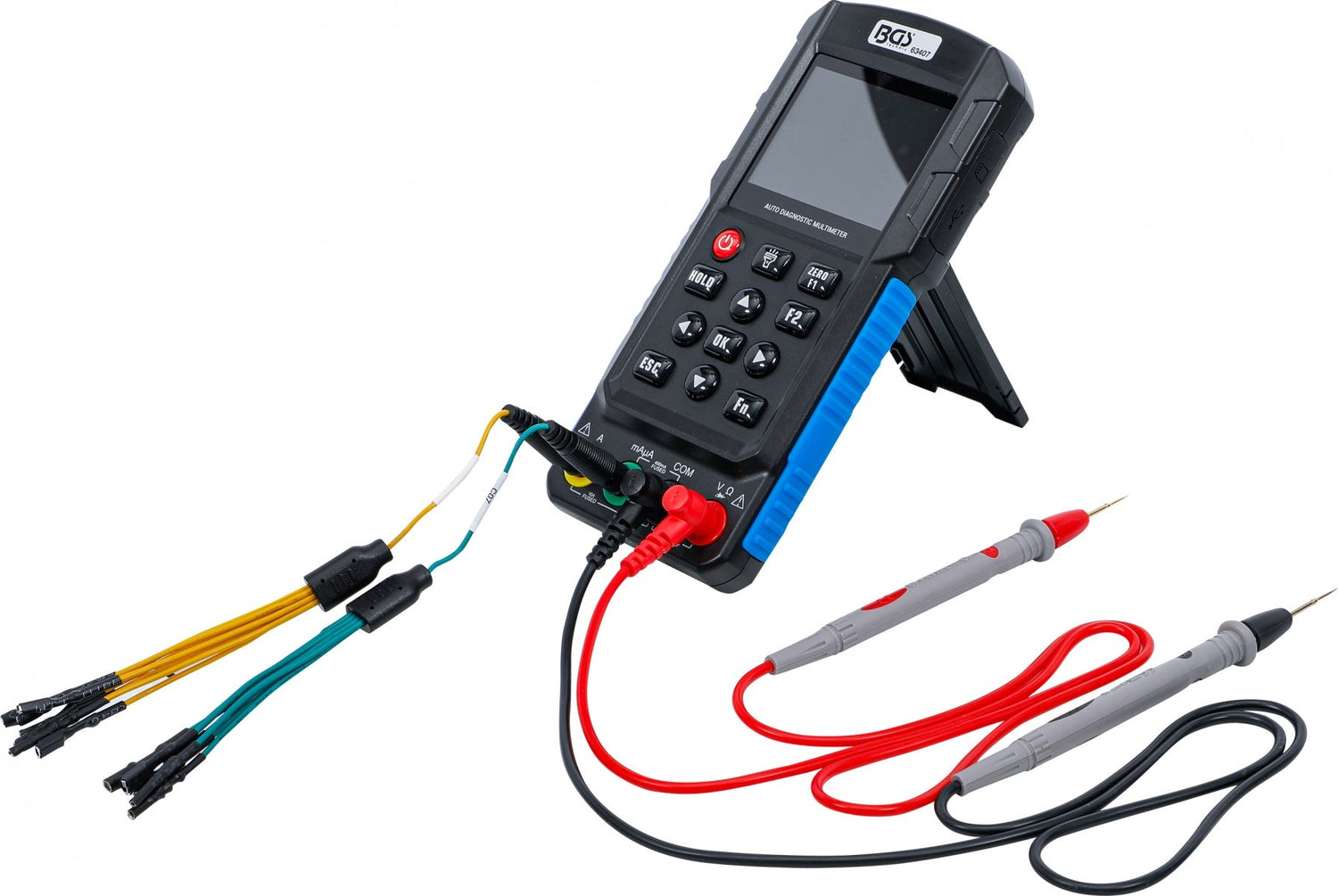

Ammattikäyttöön tarkoitettu autodiagnostiikan yleismittari oskilloskoopilla ja signaaligeneraattorilla (63407)

täydellinen auton sähköjärjestelmän tarkastukseen
pienikokoinen, kevyt ja kätevä
digitaalinen yleismittari, oskilloskooppi ja signaaligeneraattori
Jännitemittaukset, tasa- ja vaihtojännitteelle
tuloimpedanssi: 2–3 MΩ alle 160 V:n, 10 MΩ yli 160 V:n
Suurin tulojännite: 1000 Vpp, kaistanleveys: 500 kHz
virranmittaukset, tasa- ja vaihtovirralle
Mittausalue 0 mA – 200 mA, suojattu 0,5 A:n sulakkeella (itsestään palautuva)
Mittausalue 200 mA – 20 A, suojattu 15 A:n sulakkeella (itsestään palautuva) 10 A jatkuvaan mittaukseen, 20 A lyhytaikaiseen mittaukseen
Resistanssimittaukset vastusten ja lämpötila-antureiden arviointiin
Taajuusmittaukset näyttävät sykkivän jännitteen Hz:einä
Käynnistysjärjestelmän testi käynnistys- ja latausjärjestelmien tarkastukseen
Suutintesti ruiskutussuuttimen ohjaukseen ja reaaliaikaisen signaalin kaappaamiseen
Relentesti releen ohjaukseen
K-line-signaali, antaa 5V:n kanttiaaltosignaalin, baudinopeudet: 1200, 2400, 4800, 9600, 10400, 19200, 38400, 57600, 115200
sinimuotoinen signaali
5V-signaali, antaa siniaallon, jonka huipusta huippuun -arvo on 0 V – 4,5 V
Signaalitaajuus 1 Hz – 10 kHz, pulssisuhde: 10 % – 90 %
Oskilloskooppi sytytyspulssisignaalien, nokka-akselisignaalien, kampiakselisignaalien, pyörän nopeusanturin signaalien, happianturin signaalien, CAN-väylän datan ja K-line-datan näyttämiseen
suuri valaistu LCD-näyttö
näytön tarkkuus: 240 x 320 pikseliä
päivitettävä

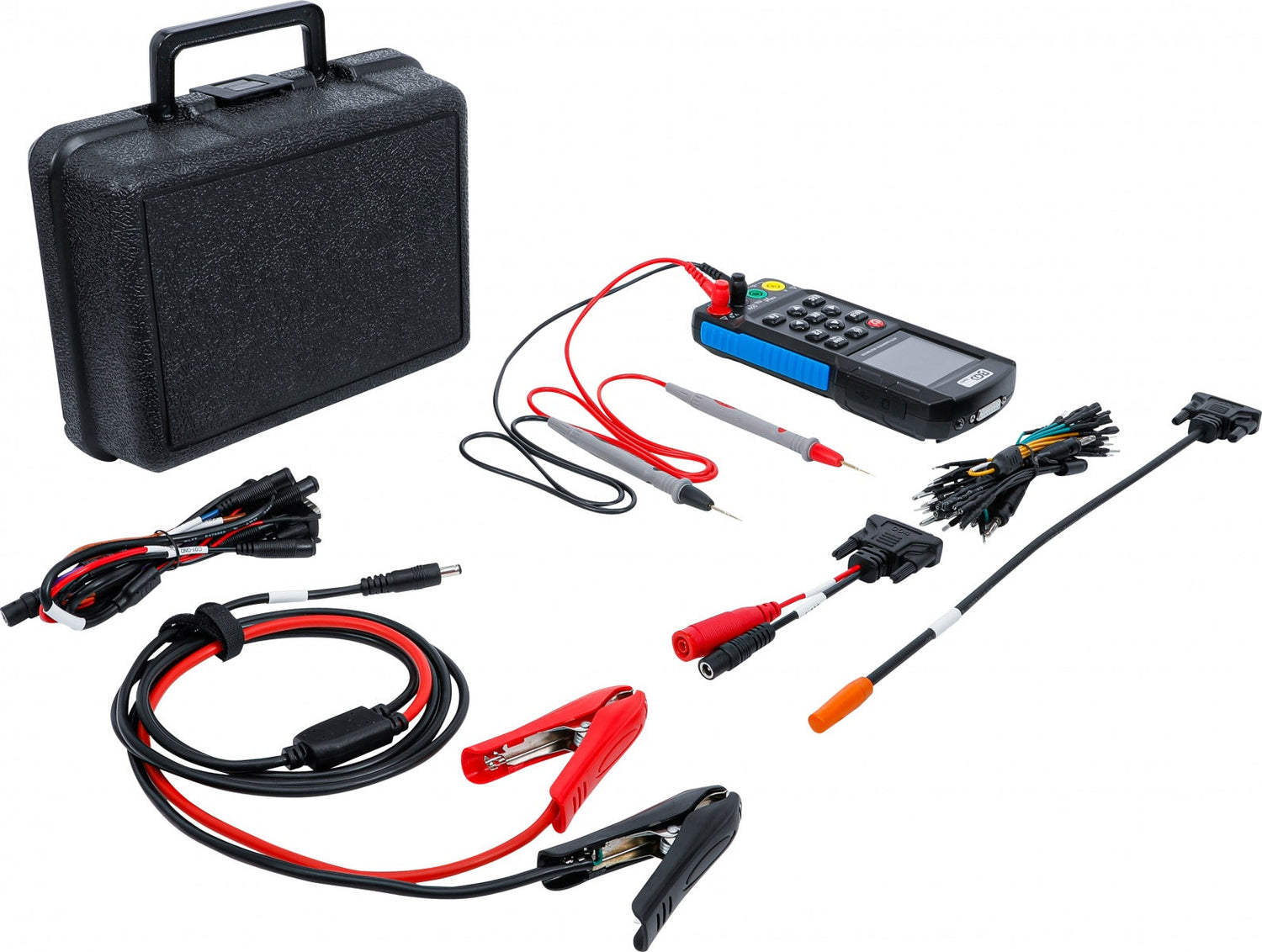

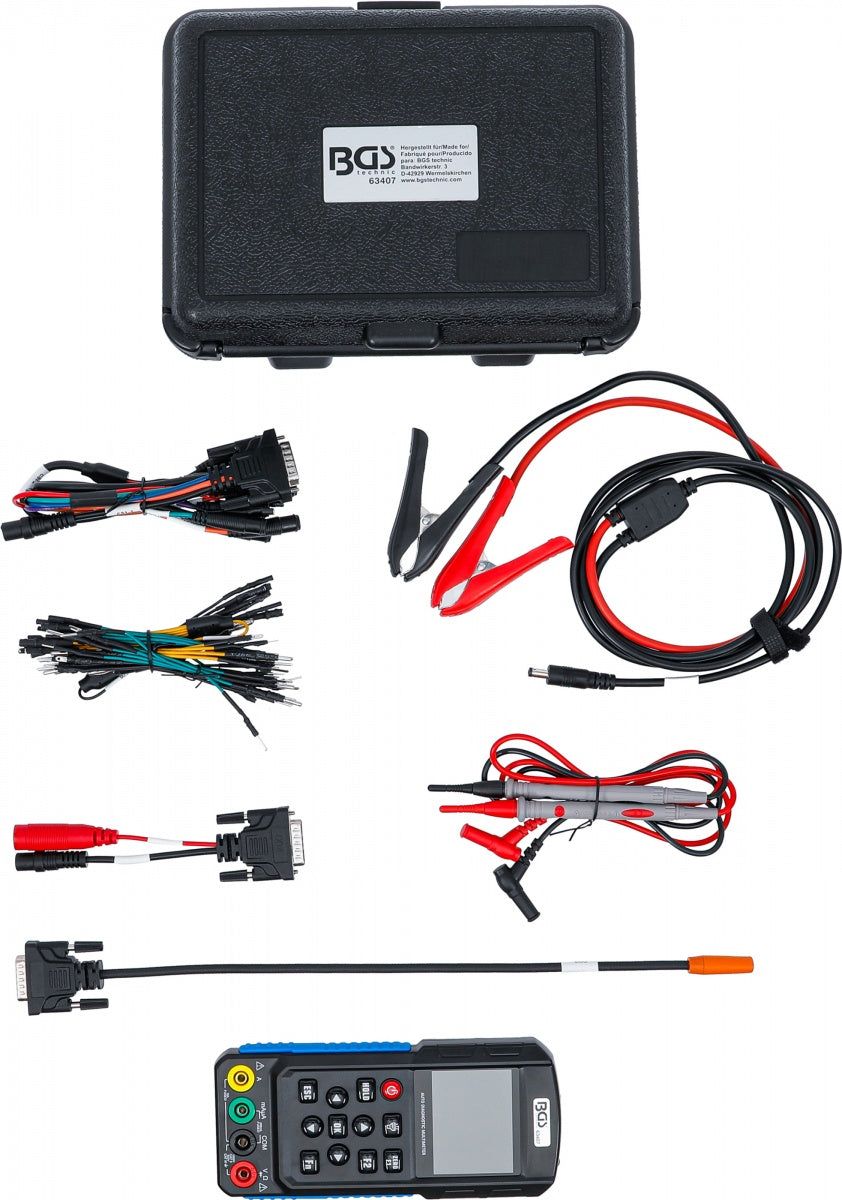

Toimituksen sisältö:
sisältää seuraavat adapterikaapelit:
C01-adapteri:
DC-liitin ajoneuvon akkuun liittämiseen
Lähtö suuttimen ja releen testaukseen
K-signaalilinja ja CAN+/CAN- -signaalilinja
Siniaaltolähtösignaali, 5V-lähtö
Kanttiaaltolähtösignaali
C03-adapterikaapeli:
Linjasignaalien havaitseminen korkeammilla jännitteillä
C04-adapterikaapeli:
DC-liitäntä, kytketään akun napajohtimeen
Varoitukset ja turvallisuusohjeet
Sähköiskun vaara: Käytä yleismittareita ja jännitetestereitä vain jännitteettömissä johdoissa ja varmista, että laite toimii moitteettomasti. Käytä eristäviä käsineitä ja suojalaseja suojautuaksesi sähköiskuilta ja kipinöiltä.
Työskentelylämpötila enint.:
40 °C
Pakkauksen mitat (PxLxK):
267 x 220 x 100 mm
Bruttopaino: 1,58 kg

Deutschland / Saksa
