Monipuolinen digitaalinen mittari | TRUE RMS AC+DC LCD 25000 (YT-730895)

YT-730895
TRUE RMS AC+DC LCD 25000 DIGITAALINEN MITTARI
Merkki
Yato
EU:ssa tästä tuotteesta vastaava taho
TOYA S.A.Lisää
Vaihtojännitteen mittaus
0-750 V a.c.

Tasajännitteen mittaus
0-1000 V d.c.
Vaihtovirtamittaus
0-20 A
Tasavirtamittaus
0-20 A
Resistanssimittaus
0-250 M
Kapasitanssimittaus
0-99.99 mF
Taajuusmittaus
0-10 MHz
Lämpötilamittaus
-20 ~ +1000 C
Käyttösuhteen mittaus
1 99 %
Johtavuustesti
0-50 M
Läpivienti testi
kyllä
Diodtesti
kyllä
Minimiarvo
kyllä
Maksimiarvo
kyllä
Suhteellinen arvo
kyllä
TRUE RMS
kyllä
Data Hold
kyllä
NCV kosketukseton vaihtovirran havaitseminen
kyllä
Mitat
180x90x50 mm
Materiaali
ABS
Näyttötyyppi
LCD
LED-taustavalo
kyllä
Näyttöalue
25000
Äänisignaali
kyllä
Automaattinen mittausalue
kyllä
Näytteenottotaajuus
3 kertaa sekunnissa
Pylväsdiagrammi
0-100
Automaattinen virrankatkaisu
15 min
Taskulamppufunktio
ei
Matalan akun ilmaisin
kyllä
Virtalähde
Akun tyyppi
2x1.5V; AA
Käyttölämpötila-alue
0~40 C
Suhteellinen käyttökosteus Rh
<75 %
Säilytyslämpötila
-10 ~ +50 C
Paino
0.26 kg
Käyttökohde
sähkötyöt
Tunnus
YT-730895

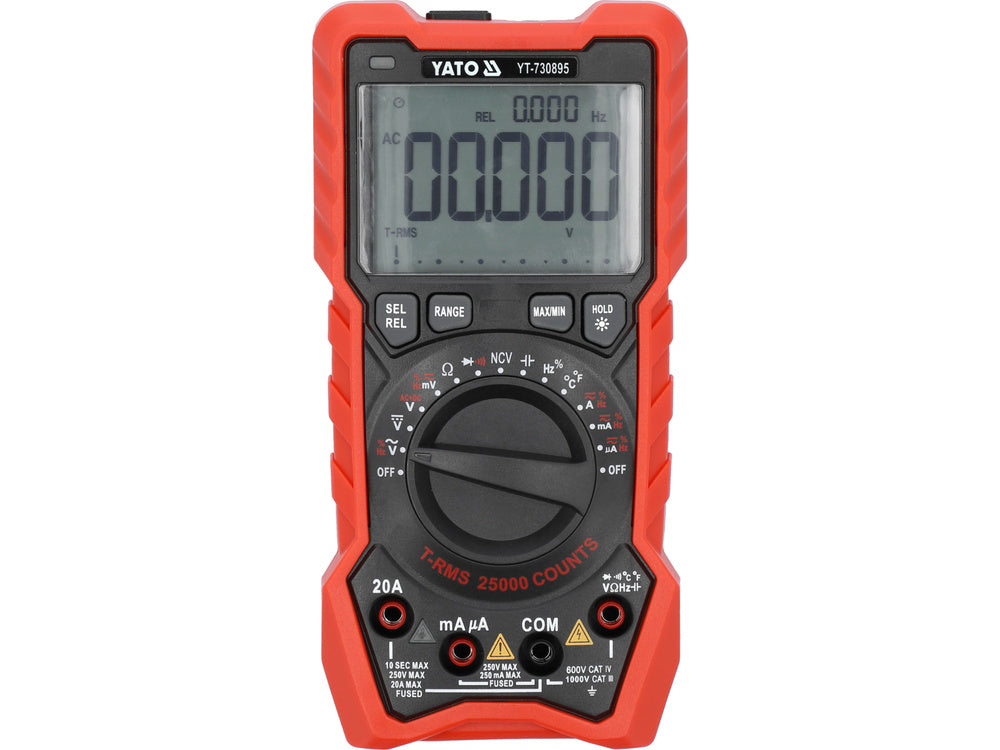

Yleismittari TRUE RMS -toiminnolla ja automaattisella mittausalueella jokaiselle mittaukselle. Laskee jopa 25 000 numeroa. Mahdollistaa sähkösuureiden perus- ja edistyneet mittaukset.

Suuri monimuotoinen LCD-näyttö, useat mittaamista helpottavat toiminnot, laajat mittausalueet, toiminnan nopeus ja teollinen tarkkuus ovat arvostettuja elektroniikka-ammattilaisten, sähköasentajien ja kotinikkareiden keskuudessa. Tukeva kotelo on varustettu punaisella PVC-kotelolla liukuestekuvioisella pinnalla, jossa on erilliset paikat mittajohdoille. Kotelo vähentää riskiä, että mittari liukuu käsistä, ja pienentää putoamisen vaikutuksia. Mittajohtojen eristys on silikonia, joustavaa ja korkean lämmön kestävää.

Perustoimintojen mittaukset:

Vaihtojännite: 0-750 V, TRUE RMS (40-1000 Hz)
Tasajännite: D.C. 0-1000 V
Vaihtovirran voimakkuus: A.C. 0-20 A, TRUE RMS (40-1000 Hz)
Tasavirran voimakkuus: D.C. 0-20 A
Resistanssi: 0-250 M
Dioditesti: IF 1.8 mA, UR 3.2 V
Johtavuustesti: 0-50
Lisämittaukset:

AC+DC-jännite: 1-1000 V
Kondensaattorin kapasitanssi: 0-99.99 mF
Taajuudet: 0-10 Mhz
Käyttösuhde: 1-99%
Lämpötilat: -20 - 1000C
Kosketukseton vaihtovirran havaitseminen: NCV
Mittaustarkkuus:

Esimerkki tarkkuuden määrittämisestä vaihtojännitteen mittauksessa. Laskenta mittaustulokselle: 235 V

YT-730895-mittarin mittaustarkkuus tälle alueelle on: (0.3% + 3), resoluutio 0.1 V
mittausvirheen laskentakaava: (mittaustulos x 0.3%) + 3 x resoluutio
laskenta: (235 x 0.3%) + 3 x 0.1 = 0.705 + 0.3 = 1.005 V
Todellinen tulos ottaen huomioon mittausvirhe 235 V:n lukemalle = 235 1.005 V

tulos ottaen huomioon mittausvirhe tasajännitteen mittauslukemalle: 12 V = 12 0.009 V
tulos ottaen huomioon mittausvirhe vaihtovirran mittauslukemalle: 8 A = 8 0.067 A
Taulukko resoluutiosta ja tarkkuudesta kullekin mittaukselle löytyy käyttöohjeesta.

Toiminnot:

TRUE RMS – mittari näyttää vaihtovirran/vaihtojännitteen todellisen tehollisarvon. Toisin kuin keskiarvomittarit, TRUE RMS -laitteet näyttävät oikean arvon paitsi siniaallolle myös vääristyneille sinisaalloille, kuten yliaaltoisille tai neliö- tai kolmioaaltoisille. Pakollinen toiminto kaikkialla, missä piirissä on hakkuriteholähteitä, moottori-inverttereitä, HVAC-asennuksia jne.

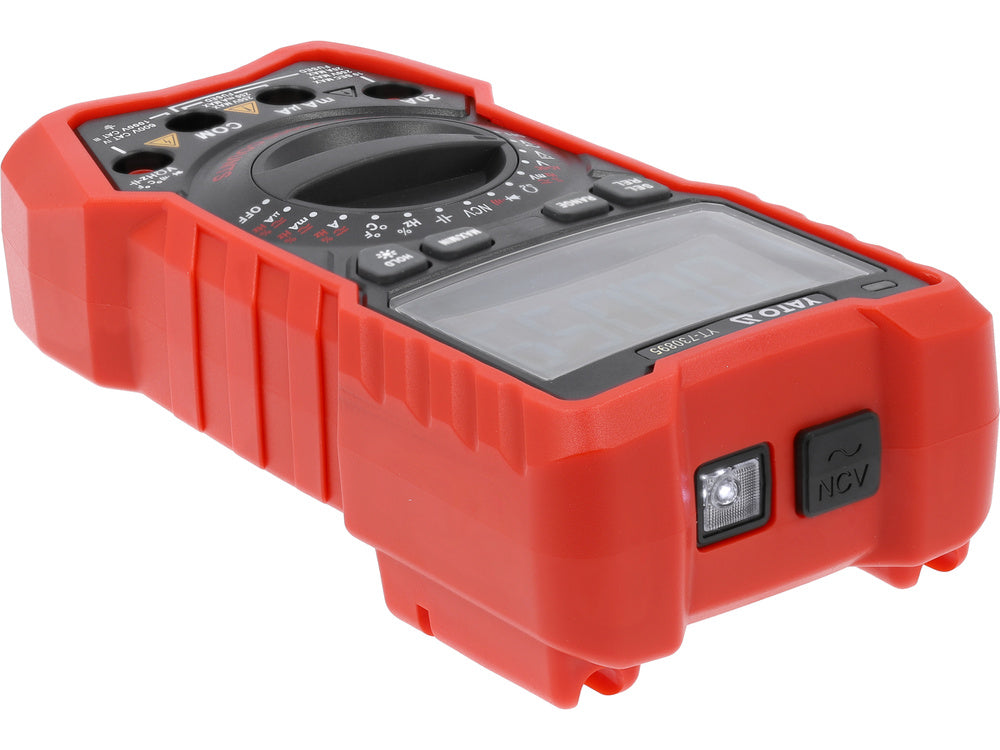

NCV – kosketukseton vaihtovirran havaitseminen induktiivisella menetelmällä. Mittari havaitsee jännitteen olemassaolon eristetyissä johtimissa laitteen etupuolella olevan NCV-anturin avulla.
AUTO – mittausalueen automaattinen säätö (yksi mittaus riittää), aktivoitu oletuksena. Mittattaessa tuntemattomia arvoja mittarilla, jossa mittausaluetta vaihdetaan manuaalisesti nupilla, mittaukset tulee suorittaa peräkkäin suurimmasta alueesta alkaen tarkkimman tuloksen antavaan alueeseen – muutoin riskinä on laitteen vahingoittuminen.
RANGE – mittausalueen manuaalinen vaihto, hyödyllinen tarkistettaessa useita samankaltaisia komponentteja tunnetuilla arvoilla, esim. vastussarjoja. Alueen manuaalinen asettaminen lyhentää merkittävästi tällaisten mittausten kestoa.
REL – toiminnon käyttäminen mittauksen aikana nollaa näytön ja hyväksyy näytöllä ennen nollausta näkyneen arvon vertailutasoksi. Seuraava mittaus näyttää mitatun arvon ja tallennetun vertailuarvon välisen eron.
SEL – mittaustilan vaihto, esim. vaihtojännitteen mittauksesta tasajännitteen mittaukseen.
MAX/MIN – tallentaa nykyisen mittauksen suurimman tai pienimmän arvon näytölle.
HOLD – tallentaa tällä hetkellä mitatun arvon näytölle.
Lisätiedot:

LCD-näyttö, enimmäisnäyttötulos: 25000
taustavalo
ääni- ja valomerkki johtavuustestissä alle 50 resistanssilla
mahdollisuus aktivoida dioditesti ja johtavuustesti erikseen

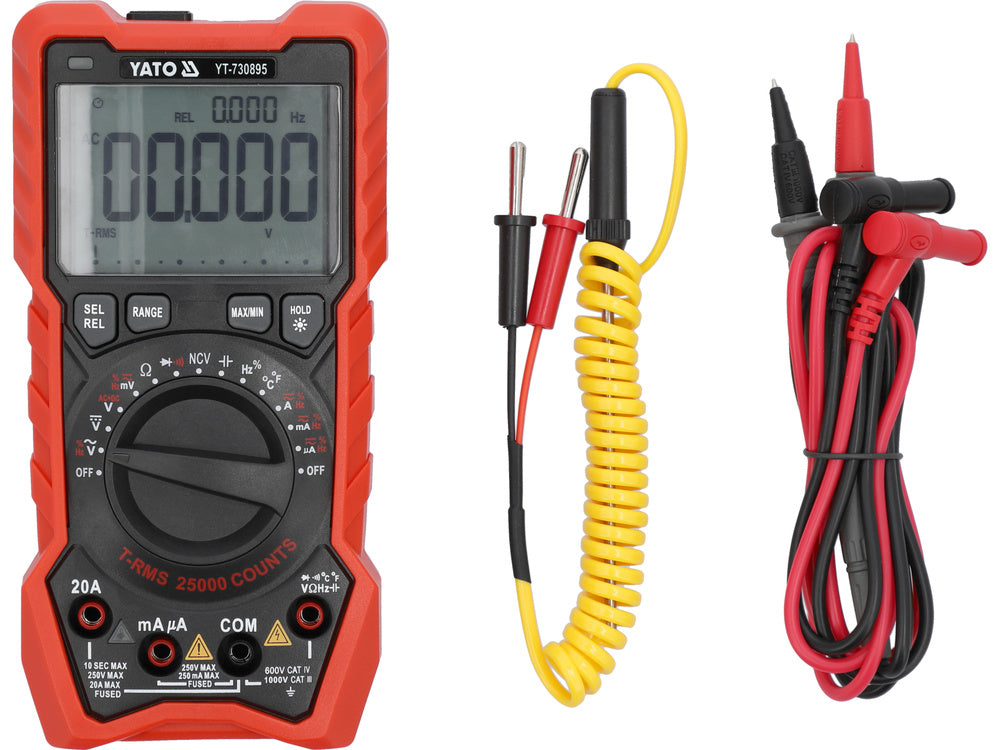

14.5 cm pitkät mittajohdot
mittajohtojen kaapelin pituus: 97 cm
kaapelin halkaisija eristyksellä: 3.5 mm
lämpötilamittaukseen tarkoitettu sukeltava anturi
lämpötilamittaukseen tarkoitettu piikkianturi
ylikuormitussuojattu rakenne
ABS-kotelo
mittarin automaattinen sammutus 15 minuutin käyttämättömyyden jälkeen (tämä toiminto voidaan kytkeä pois)
matalan akun ilmaisin
varoitusvalo virtamittauksen liittimissä
neulamainen kärki pienten SMD-komponenttien mittaukseen

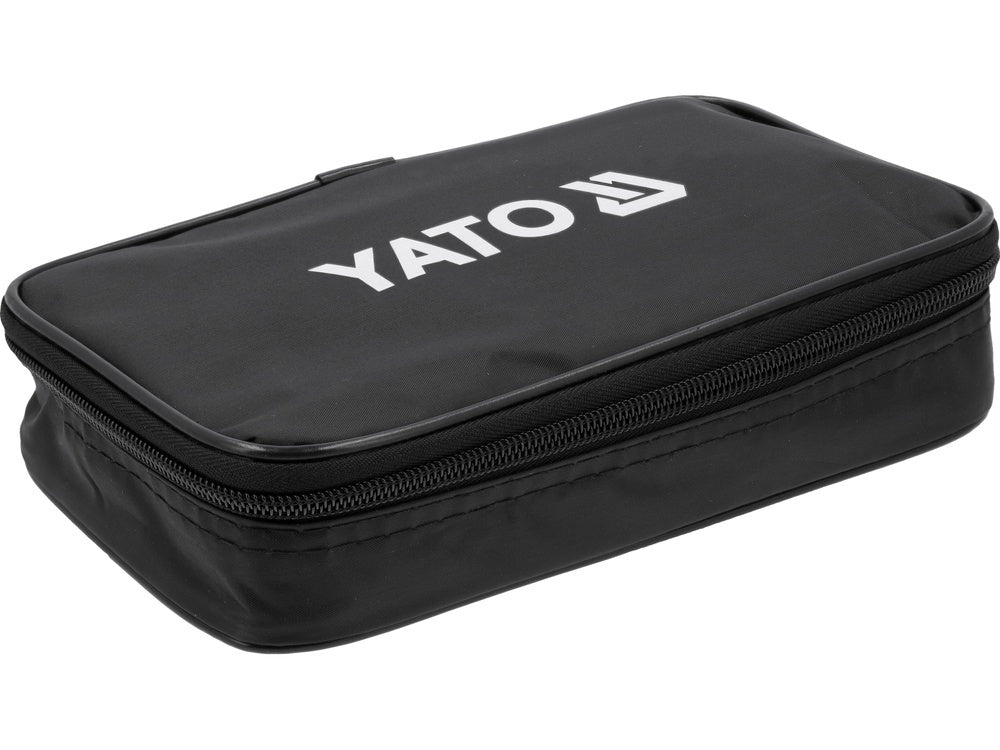

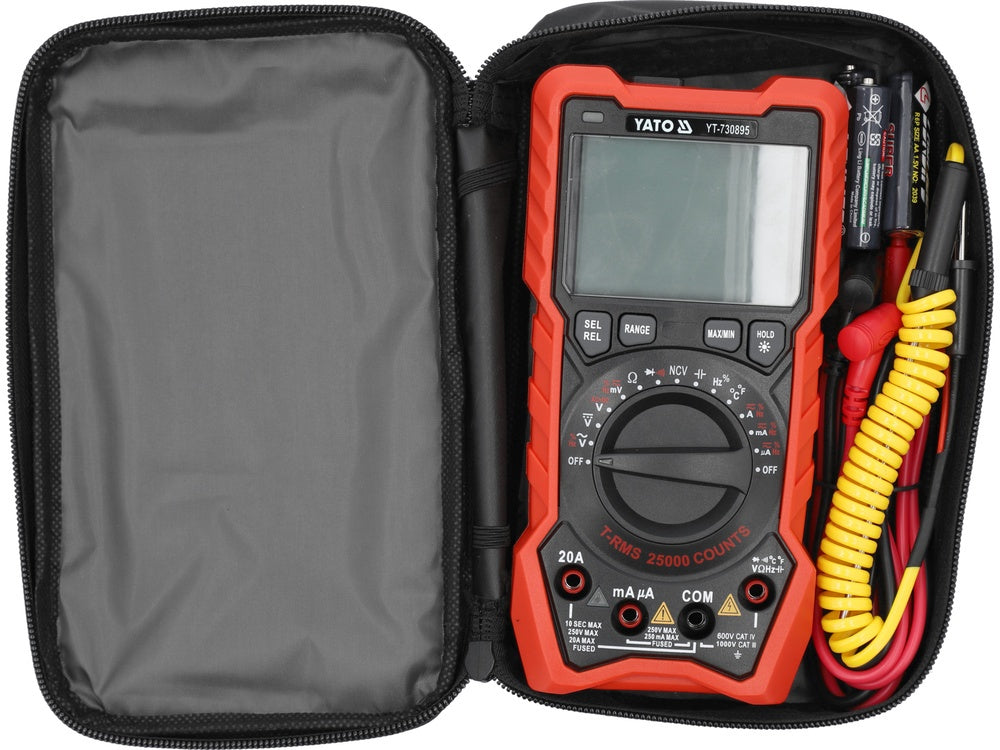

pehmeä vetoketjullinen suojapussi
virtalähde: 3 x 1.5 V (AA) paristot
