ArcMate 125E invertteri MMA-hitsauslaite RICHIP-mikroprosessorilla | 110 A (YT-81380)

Index
YT-81380
Barcode
5906083136986
Unit of measure
PCE
Volume
17.512
Weight
4

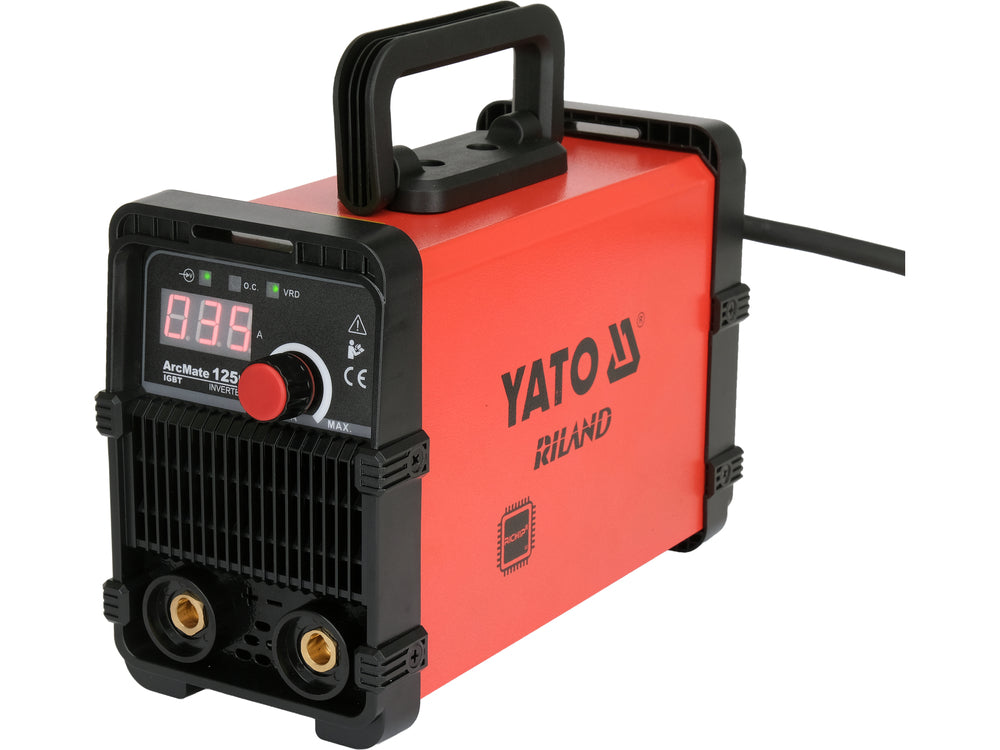

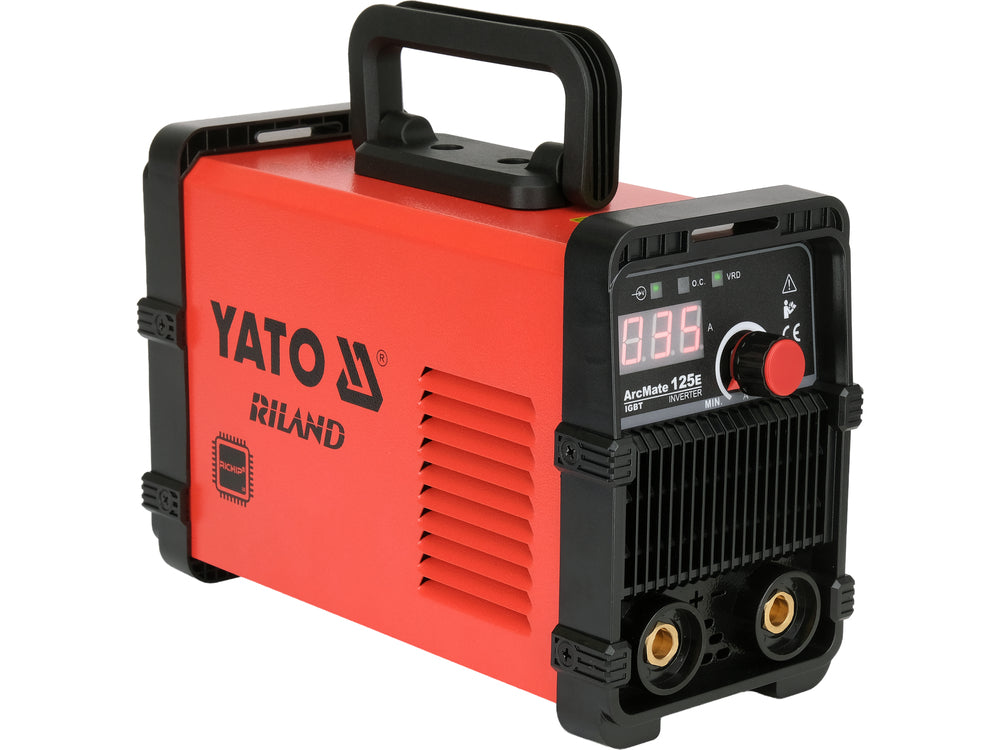

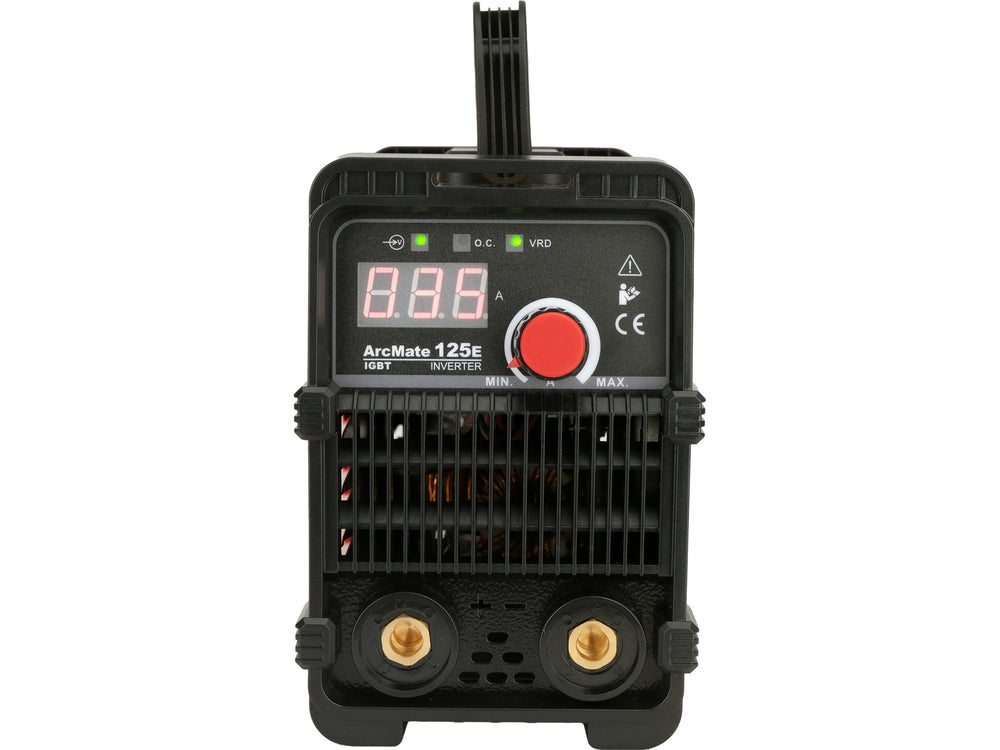

ArcMate 125E YT-81380 -invertterihitsauskone on kompakti, turvallinen ja luotettava laite päällystetyllä elektrodilla hitsaukseen. Se täyttää kaikki hitsauslaitteiden CE-vaatimukset ja sillä on testihyväksytty suojaus korkeajänniteshokkia vastaan. Se on varustettu LC-suodattimella, joka suojaa muita samaan verkkoon kytkettyjä laitteita hitsauksen aikana esiintyviltä jännikepiikkeiltä. Kaikki tekniset parametrit ovat tarkkoja ja itse hitsausprosessi on vakaa ja miellyttävä.

ArcMate 125E kehitettiin YATO- ja RILAND-tiimien yhteistyön tuloksena. Riland-brändin omistaja on Shanghain pörssissä listattu hitsauslaitteisiin erikoistunut yritys. Yhtenä Kiinan markkinoiden johtavista yrityksistä se panostaa merkittävästi tutkimus- ja kehitystyöhön. Yksi tämän työn tuloksista on hitsauslaitteille omistettu mikroprosessori, joka hallitsee itsenäisesti koko hitsausprosessia. Patentoitu hitsausvirran näytteenotto- ja virtamuunnoksenhallintatapa merkitsee ennennäkemätöntä helppoutta oikean hitsin tekemisessä tässä hintakategoriassa.

RICHIP-mikroprosessorissa on patentoitu ratkaisu hitsausparametrien analysointiin jopa 200 miljoonaa kertaa sekunnissa, ja se mahdollistaa uusimman sukupolven IGBT-transistoreiden ohjauksen jopa 70 000 kertaa sekunnissa. Näin hitsausvirtaa ja -jännitettä voidaan säätää esimerkiksi elektrodin ja työkappaleen välisen etäisyyden mukaan jopa 70 000 kertaa sekunnissa, ja jokainen transistorin avautumis-/sulkeutumisasteen säätöpäätös tehdään yli 2 800 näytteen perusteella!

RICHIP on kaikki yhdessä -ratkaisu. Ei tarvita lisäelektroniikkaa toiminnoille kuten ARC FORCE, ANTI STICK tai HOT START. Lisäpiirien puuttuminen vähentää laitteen vikaantumisastetta varmistaen, että virtamuunnosprosessin aikana syntyvien häiriöiden vaikutus hitsauslaatuun on marginaalinen ja näytteiden määrä eliminoi sen täysin.

Oikean hitsin tekeminen on yhtä helppoa kuin useita kertoja kalliimmilla koneilla! Jos et osaa hitsata, ArcMate 125E on erinomainen valinta. Opit hitsaamaan huomattavasti nopeammin kuin muilla tämän hintaluokan koneilla. Jopa 110 A:n hitsausvirta mahdollistaa profiilien ja teräselementtien tarkan hitsauksen, joiden seinämäpaksuus on enintään 4 mm. Tekniset perustiedot:

Hitsausvirta: 35–110 A
Suositeltu elektrodin halkaisija: 1,6–2,5 mm

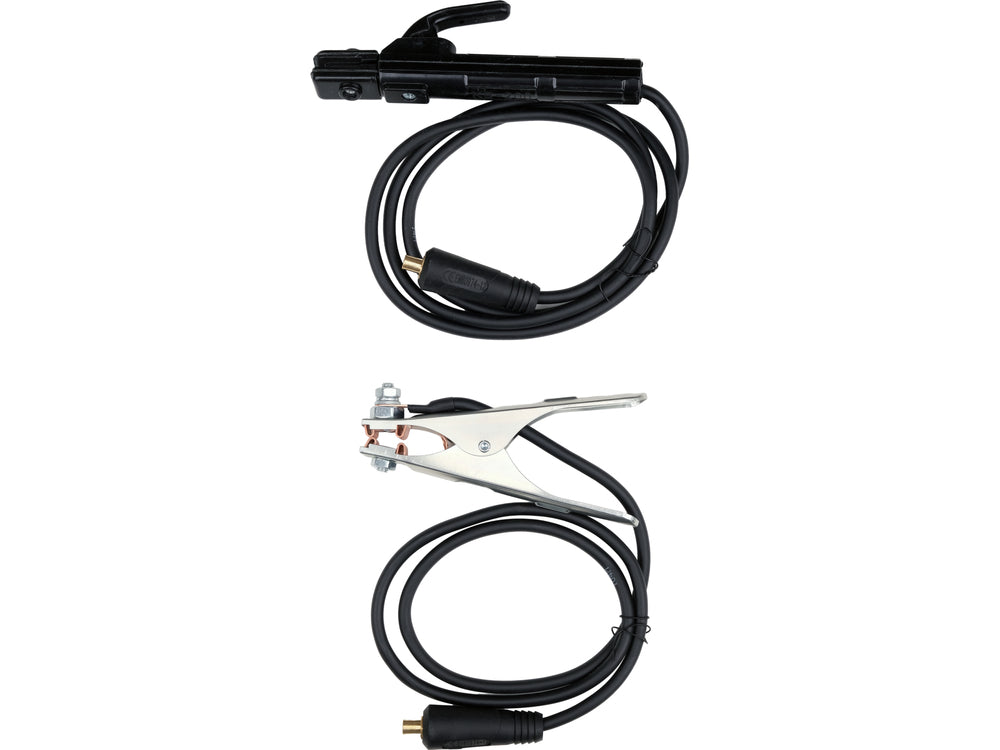

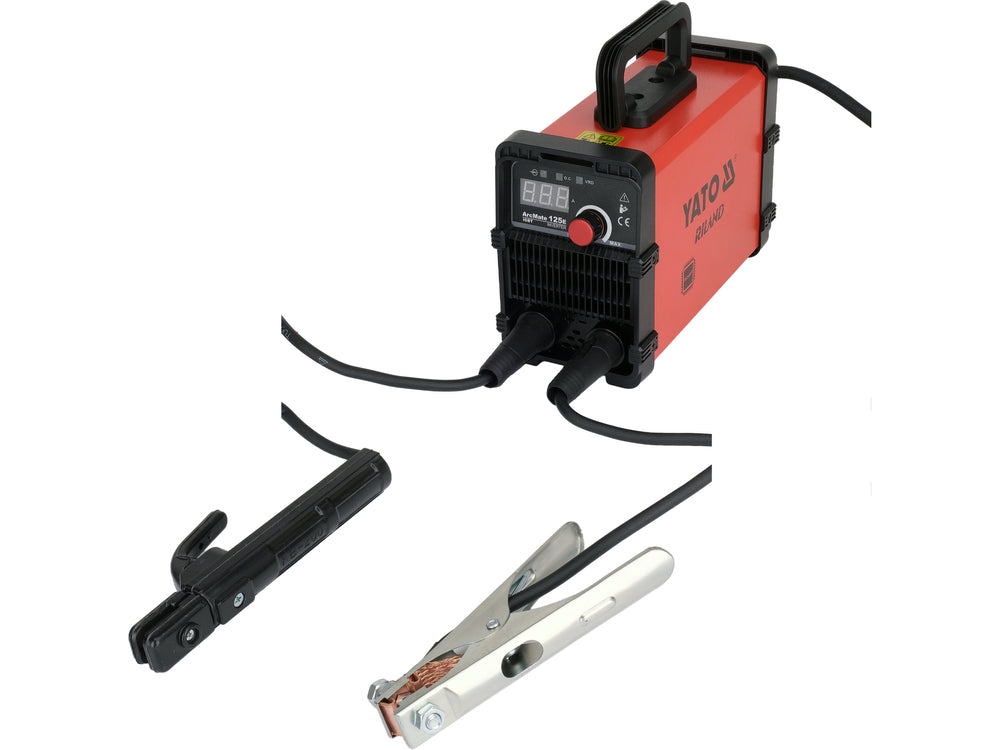

Elektrodinpidike jopa 200 A, kaapelin poikkipinta-ala: 8 mm2, pituus: 1,8 m, CCA-materiaali
Maadoituspidike jopa 150 A, kaapelin poikkipinta-ala: 8 mm2, pituus: 1,2 m, CCA-materiaali
Virtakaapeli: H07RN-F 3G1.5 mm2, pituus: ~2,2 m
Mitat: 255 x 165 x 115 mm
Paino: 2 kg

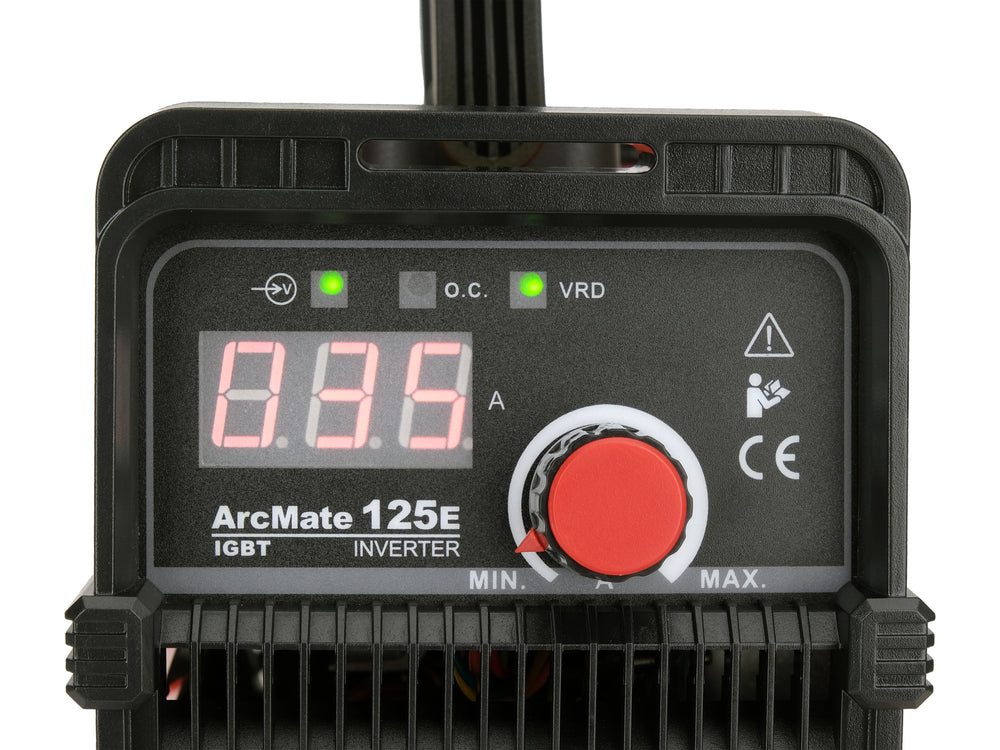

Toiminnot:

Hot Start
Arc Force
Anti-stick
VRD
Älykäs ylikuormitus- ja ylikuumenemissuojaus
Fan-on-demand-jäähdytys
Toimintojen kuvaukset:

Hot Start – Kun elektrodi asetetaan työkappaleelle, hitsauskone lisää hitsausvirtaa murto-osasekunnin ajaksi, mikä helpottaa huomattavasti kaaren sytytystä.

Arc Force – säätelee kaaren dynamiikkaa elektrodin ja työkappaleen välisen etäisyyden mukaan. RICHIP valvoo hitsausparametrejä noin 200 miljoonaa kertaa sekunnissa ja analysoi mittaustuloksia reaaliajassa. Sen jälkeen se ohjaa transistoreita jopa 70 000 kertaa sekunnissa kasvattaen tai pienentäen hitsausvirtaa. Tämä tuottaa parhaan mahdollisen hitsausvirtavalvonnan laadun kulloisellakin virtaasetuksella.

Anti-stick – katkaisee hitsausvirran elektrodin oikosulkeutuessa, jolloin elektrodi voidaan irrottaa työkappaleesta.

VRD – tämä toiminto alentaa tyhjäkäyntijännitteen noin 60 V:sta ihmisille turvalliselle tasolle. Merkittävästä turvallisuusvaikutuksestaan huolimatta käyttäjät deaktivoivat tämän toiminnon usein. Tämä johtuu kaaren sytytyksen vaikeudesta etenkin vähäkokemuksisilla käyttäjillä. Useimmat invertterihitsauskoneet valvovat lähtövirtaa analogisilla antureilla, mikä lyhyesti sanoen hidastaa vasteaikaa ja vaikeuttaa kaaren sytytystä. RICHIP toimii toisin. Se luo noin 200 MHz:n taajuisen aaltomuodon hitsausvirran piiriin. Se valvoo aaltomuodon vääristymiä reaaliajassa, ja nämä vääristymät vaihtelevat hitsausvaiheen mukaan. Hetki, jolloin elektrodi koskettaa työkappaletta, havaitaan murto-osasekunnissa, VRD-toiminto deaktivoidaan ja HOT START -toiminto aktivoidaan samanaikaisesti. Kaaren sytytys estyy.

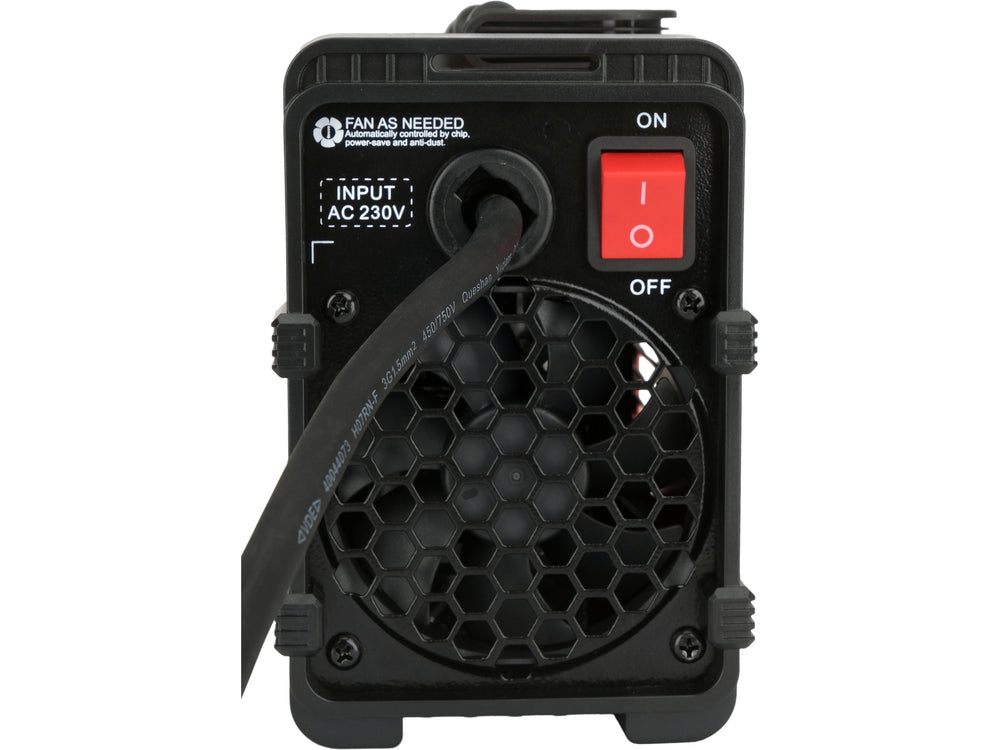

Ylikuormitus- ja ylikuumenemissuojaus (fan on demand) – RICHIP valvoo kriittisten komponenttien lämpötilaa reaaliajassa. Lämpötilan mukaan se ohjaa ensin tuulettimen nopeutta. Kun lämpötila kuitenkin nousee liian korkeaksi, mikroprosessori pienentää portaattomasti lähtövirtaa, mahdollistaen elektrodin palamisen loppuun tai hallitun hitsauksen päättämisen. Useimmissa markkinoilla olevissa hitsauskoneissa ylikuumeneminen katkaisee hitsausvirran välittömästi, mikä edellyttää usein mekaanisia säätöjä.
