2-kanavainen 50 MHz oskilloskooppi multimetrillä ja signaaligeneraattorilla | 280 MSa/s, TRUE RMS (YT-730944)

Merkki
Yato
EU:ssa tästä tuotteesta vastaava taho
TOYA S.A.Lisää
Sarja
GRF
Vaihtojännite
0-750 V a.c.
Tasajännite
0-1000 V d.c.
Vaihtovirta
0-10 A
Tasavirta
0-10 A
Resistanssi
0-250 M
Kapasitanssi
0-99.99 mF
Taajuus
0-999.9 kHz
Jatkuvuustesti
kyllä
Diodikoe
kyllä
Minimimitta-arvo
kyllä
Maksimimitta-arvo
kyllä
Suhteellinen arvo
kyllä
Keskimääräinen mittausarvo
kyllä
Toimintojen lukumäärä
3
Toiminnot
yleismittari, kaksikanavainen oskilloskooppi, perustaajuusgeneraattori
TRUE RMS
kyllä
Data Hold
kyllä
Kaistanleveys
50 MHz
Kanavien lukumäärä
2
Mitat
177x89x40 mm
Materiaali
ABS
Näyttötyyppi
LCD IPS
LED-taustavalo
kyllä
Näyttöalue
25000
Automaattinen mittausalue
kyllä
Automaattinen nollaus
kyllä (oskilloskooppi)
Hankintamuisti
128 kpts
Näytteenottotaajuus
3 kertaa sekunnissa (mittari), 280 MSa/s (oskilloskooppi)
Äänimerkki
kyllä
Automaattinen virrankatkaisu
15, 30, 60, 120 min
Oskilloskoopin mittapään toiminta
x1, x10
Etuvalaistus
ei
Alhaisen akun ilmaisin
kyllä
Virtalähde
ladattava
Akun tyyppi
Li-Ion
Akun jännite
3.7 V d.c.
Akun energia
12.58 Wh
Akun kapasiteetti
3400 mAh
Käyttölämpötila-alue
0~40 C
Käyttöön liittyvä suhteellinen kosteus Rh
<75 %
Varastointilämpötila
-10 ~ +50 C
Paino
0.38 kg
Käyttökohde
sähköinen
Tunnus
YT-730944

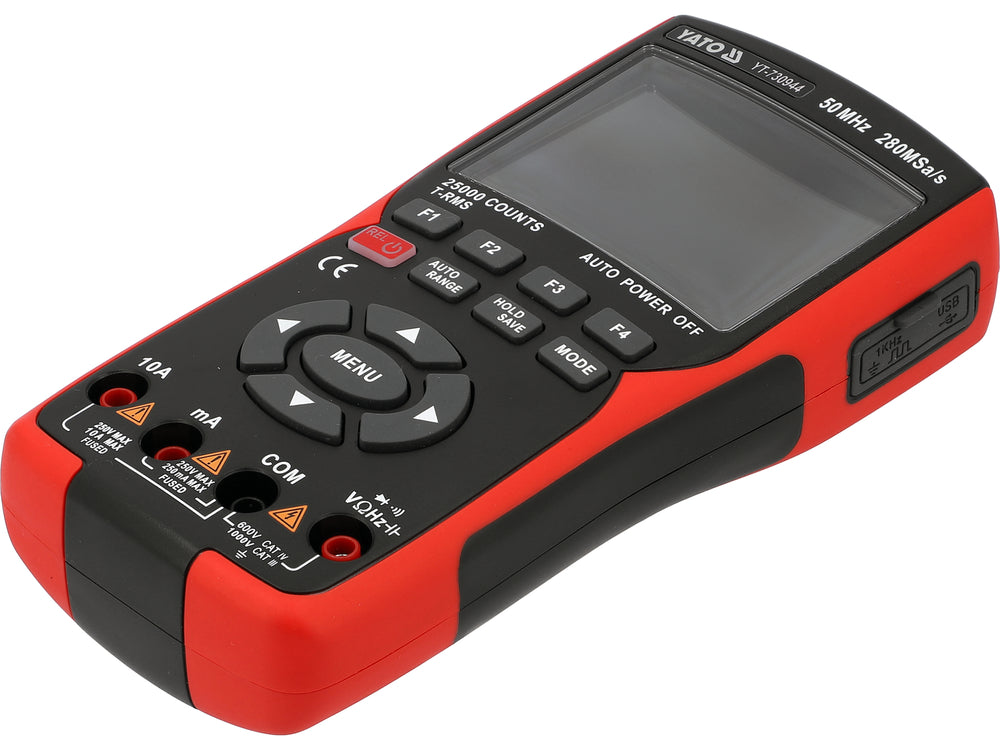

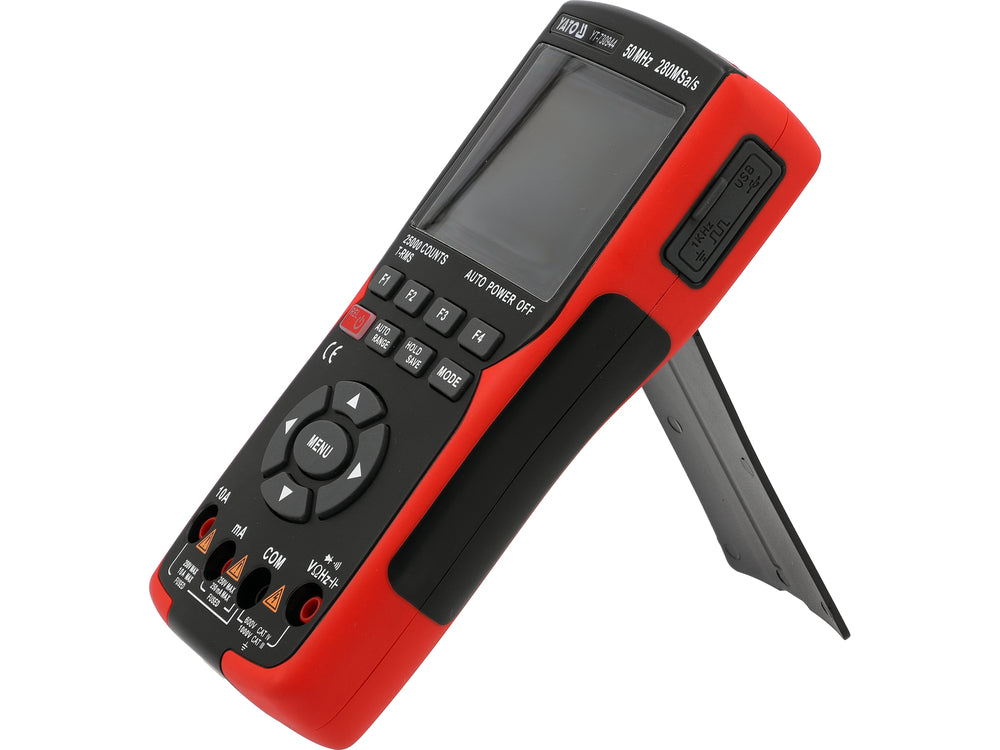

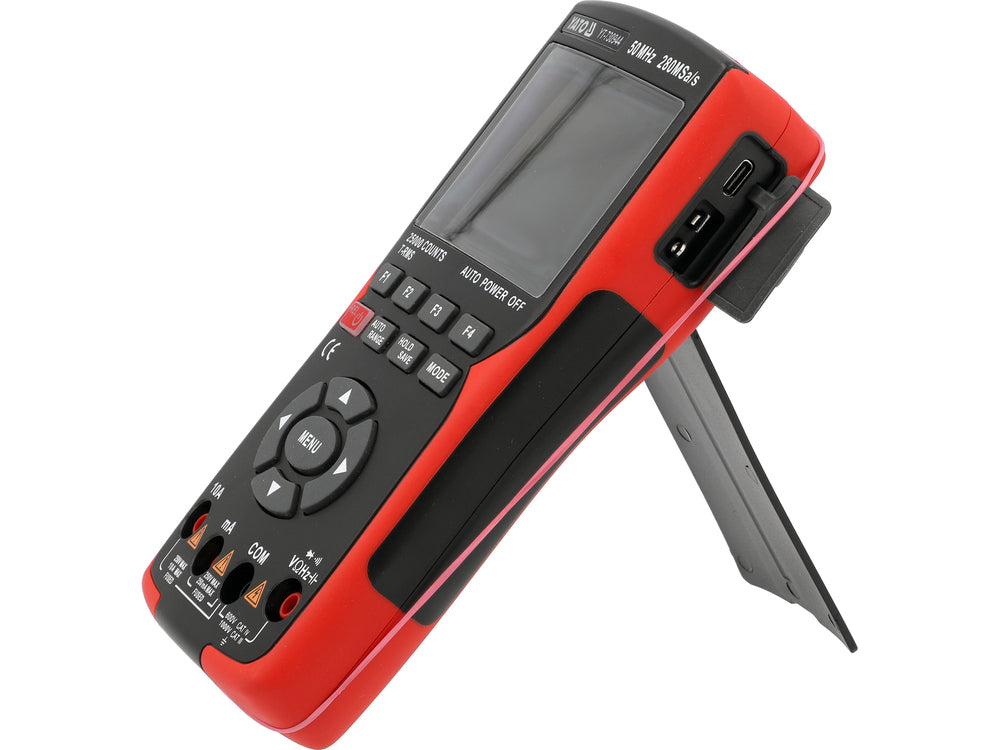

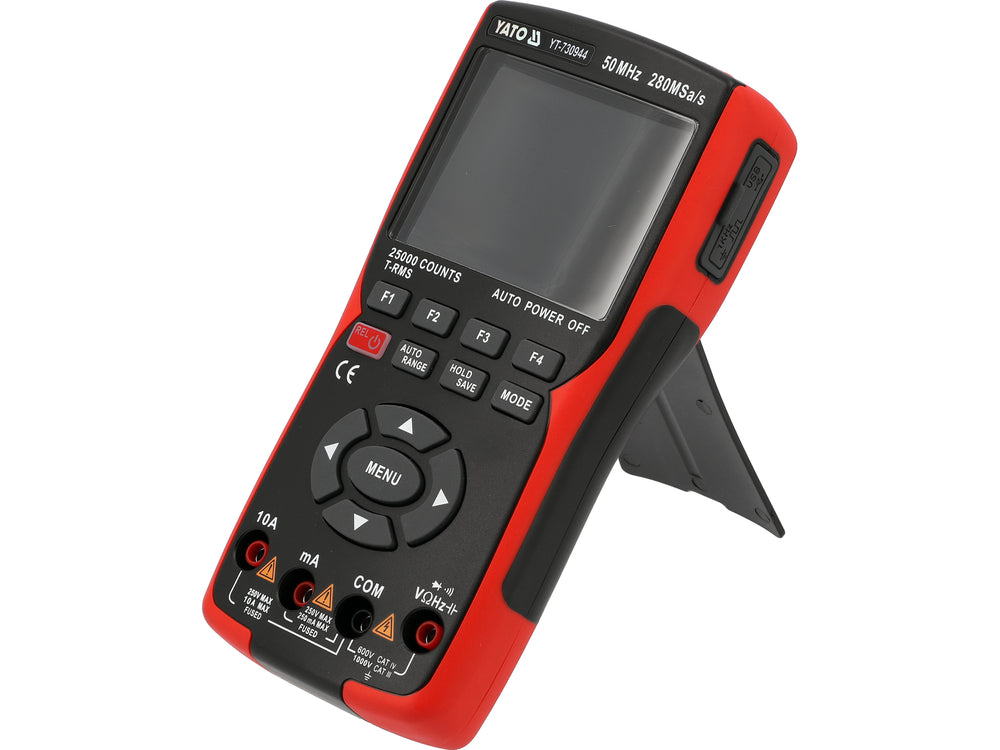

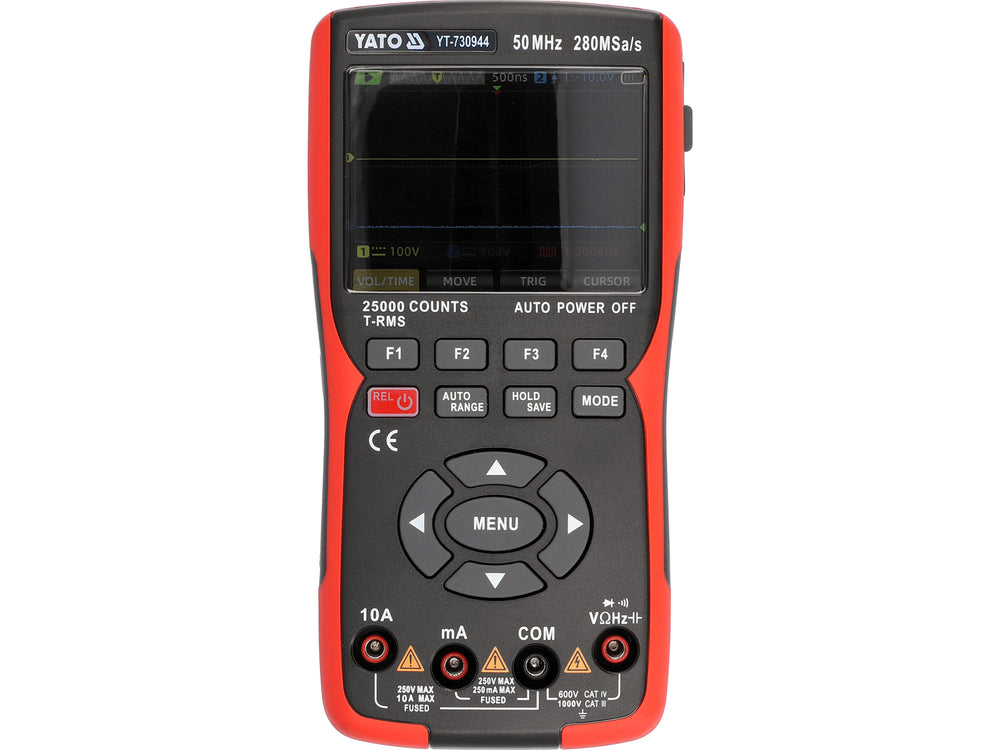

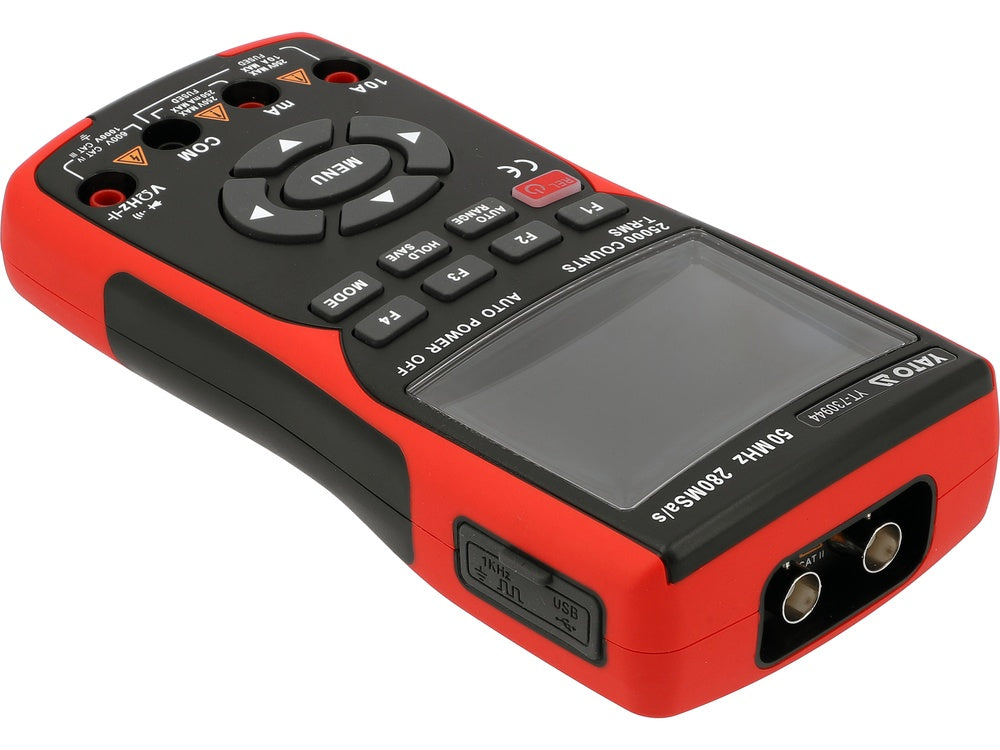

Yleismittari, kaksikanavainen oskilloskooppi ja perustaajuusgeneraattori yhdessä laitteessa. Se mahdollistaa sähköuureiden perustason ja edistyneiden mittausten suorittamisen sekä testatun signaalin visualisoinnin reaaliajassa. 3,5" IPS-matriisivärinäyttö takaa luettavuuden kaikista kulmista. Vaihdettava 3400 mAh Li-ion-akku, jota voidaan ladata sisäänrakennetun USB-C-portin kautta, riittää noin 6 tunnin jatkuvaan käyttöön. Lukuisat lisätoiminnot, laajat mittausalueet, toiminnan nopeus ja korkea tarkkuus ovat etu niin elektroniikkainsinööreille, sähköasentajille kuin kotinikkareille.

Oskilloskoopin perusparametrit:

kaistanleveys: 50MHz
näytteenottotaajuus: 280MSa/s
hankintamuisti: 128kpts

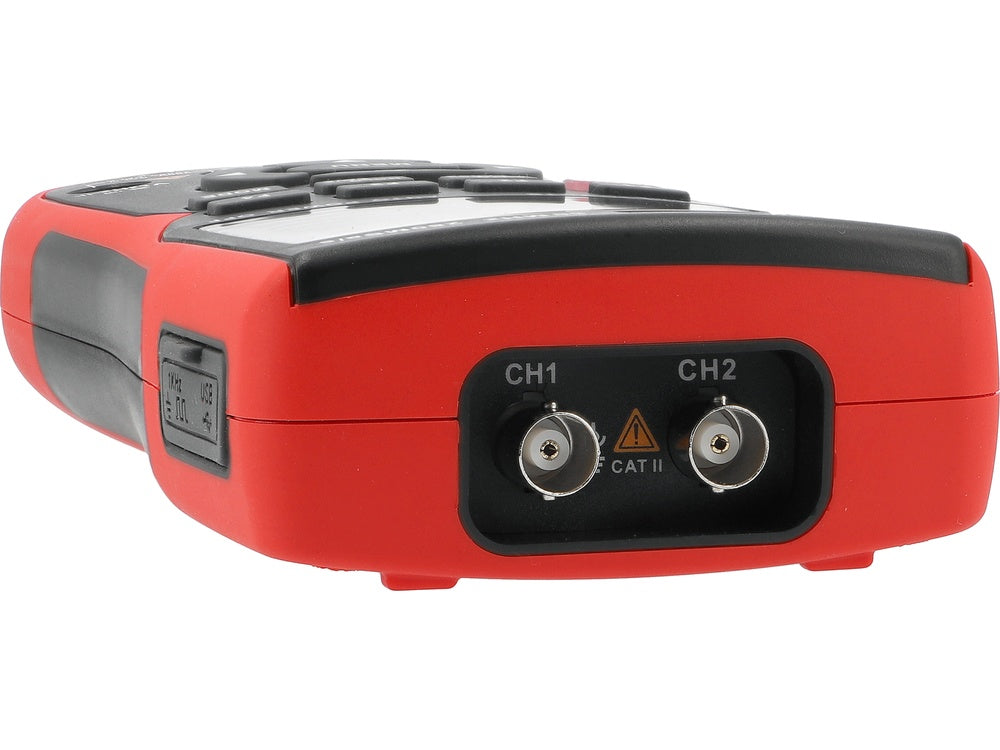

kanavien lukumäärä: 2
mittapään tuki: x1 ja x10
Valitut oskilloskoopin toiminnot:

AUTO – hanki automaattisesti ja nopeasti vakaa aaltomuoto oskilloskoopin näytölle, tunnista automaattisesti testattavan signaalin aikakanta ja jännite
SAVE – tallentaa kuvakaappauksen .bmp-grafiikkatiedostomuotoon
TRIG – signaalin laukaisutilat
CURSOR – mittausviivat, mahdollistaa visualisoidun aaltomuodon arvon tarkan mittaamisen
PROBE – aseta mittapään vaimennus x1 tai x10
MEASURE – mittausten näyttö: taajuus, jakso, jännitteet: rms, minimi, maksimi, huipusta huippuun
XY MODE – vertaa kahden kanavan signaaleja taajuuden ja vaihesiirtojen suhteen ja esittää ne visuaalisessa muodossa (Lissajous'n kuviot)
CALIBRATE – automaattinen kalibrointitoiminto
STORAGE – laitteen tila tiedonsiirtoa varten, esim. tallennettujen kuvakaappausten siirto tietokoneelle
Mittarin perusmittaukset:

Vaihtojännitteen mittaus: A.C. 0-750V, TRUE RMS (40-1000Hz)
Tasajännitteen mittaus: D.C. 0-1000V
Vaihtovirran mittaus: A.C. 0-10A, TRUE RMS (40-1000Hz)
Tasavirran mittaus: D.C. 0-10A
Resistanssin mittaus: 0-250M
Diodikoe: IF 1.8mA, UR 3.2V
Piirin jatkuvuustesti: 0-50
Mittarin lisämittaukset:

Kondensaattorin mittaus: 0-99.99mF
Taajuuden mittaus: 0-999.9Khz
Mittarin mittaustarkkuus:

Esimerkki tarkkuuden määrityksestä vaihtojännitteen mittaukselle. Laskenta mittaustulokselle: 235V

YT-730944-mittarin mittaustarkkuus tällä alueella on: (0.5% + 3), resoluutio 0.01V
mittausvirheen kaavan laskenta: (mittaustulos x 0.5%) + 3 x resoluutio
laskenta: (235 x 0.5%) + 3 x 0.01 = 1.175 + 0.03 = 1.205V
Todellinen tulos mittausvirheen kanssa 235V:n ilmaisemalle arvolle = 235 1.205V

Tulos mittausvirheen kanssa tasajännitteen 12*var-ilmaisemiselle: 12V = 12 0.009V
tulos mittausvirheen kanssa vaihtovirran mittauksen ilmaisemiselle: 8A = 8 0.067A
Taulukko mittauksen resoluutiosta ja tarkkuudesta löytyy käyttöohjeesta.

Mittarin toiminnot:

TRUE RMS – mittari, jossa on tämä toiminto, näyttää vaihtojännitteen/jännitteen todellisen tehollisarvon. Toisin kuin keskiarvoistavat mittarit, true rms -laitteet näyttävät oikean arvon paitsi sinimuotoisille aalloille myös vääristyneille siniaalloille, kuten ylempien harmonisten vääristämille, tai neliö- tai kolmioaalloille. Välttämätön toiminto kaikkialla, missä piirissä esiintyy impulssivirtamuuntajia, moottorien taajuusmuuttajia, HVAC-järjestelmiä jne.
AUTO – mittausalueen automaattinen säätö. Kun mitataan tuntemattomia arvoja manuaalisella alueensäädöllä varustetulla mittarilla kytkimen avulla, mittaukset tehdään järjestyksessä suurimmalta alueelta tarkkaan tulokseen antavalle alueelle asti – muuten riskinä on laitteen vaurioituminen. Sen sijaan AUTO-toiminnolla varustetussa yleismittarissa riittää yksi mittaus ja mittari löytää automaattisesti optimaalisen alueen. Mittari käynnistyy oletusarvoisesti AUTO-tilassa
RANGE – mittausalueen manuaalinen vaihto. Hyödyllinen toiminto, kun tarkistetaan monia samoja komponentteja tunnetulla arvolla, kuten vastussarjoja. Alueen manuaalinen asettaminen lyhentää tällaisten mittausten aikaa merkittävästi
REL – toiminnon käyttö mittauksen aikana nollaa näytön ja käyttää ennen nollausta näytettyä arvoa vertailutasona. Seuraava mittaus näyttää mitatun arvon ja säilytetyn vertailuarvon välisen eron
MAX/MIN/AVG – nykyisen mittauksen maksimi-, minimi- ja keskiarvon säilyttäminen näytöllä
HOLD/SAVE – tällä hetkellä mitatun arvon säilyttäminen näytöllä ja tallentaminen muistiin.
Lisätiedot:

LCD-näyttö, maksimi näytetty tulos: 25000
säädettävä näytön taustavalaistus
ääni- ja valomerkki piirin jatkuvuustestissä alle 50 ohmilla
mahdollisuus ottaa diodi- ja jatkuvuustestit käyttöön erikseen

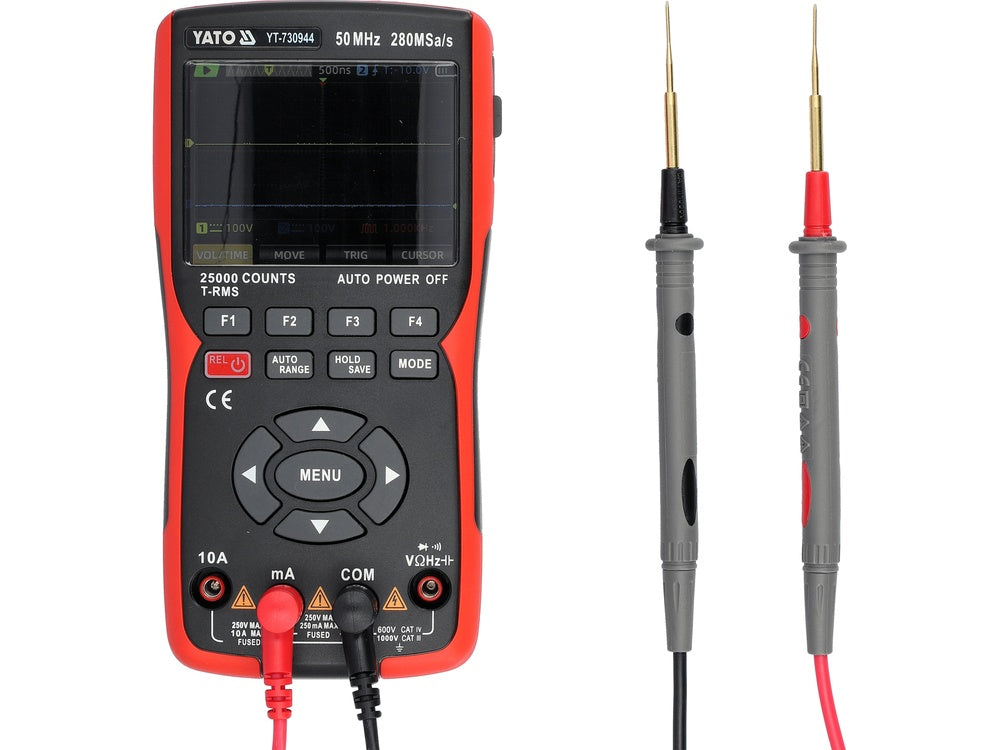

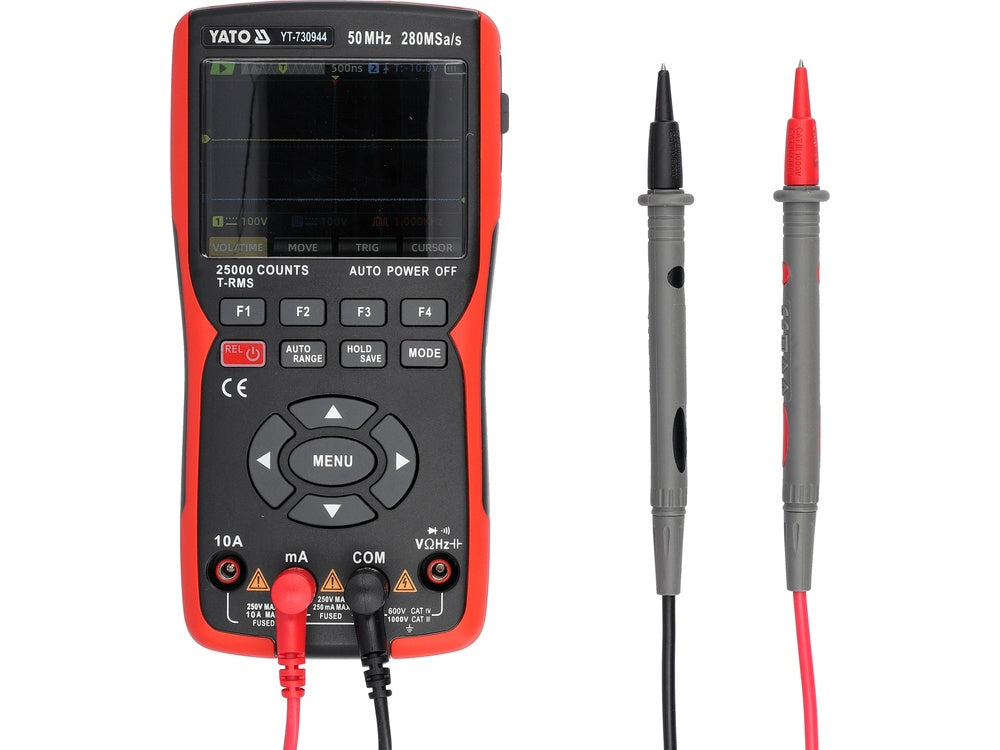

mittapäät, pituus 14.5 cm
kaapelin pituus mittapäineen: 97 cm
kaapelin halkaisija eristeineen: 3.5 mm
neulakorkit pienten SMD-komponenttien mittauksiin

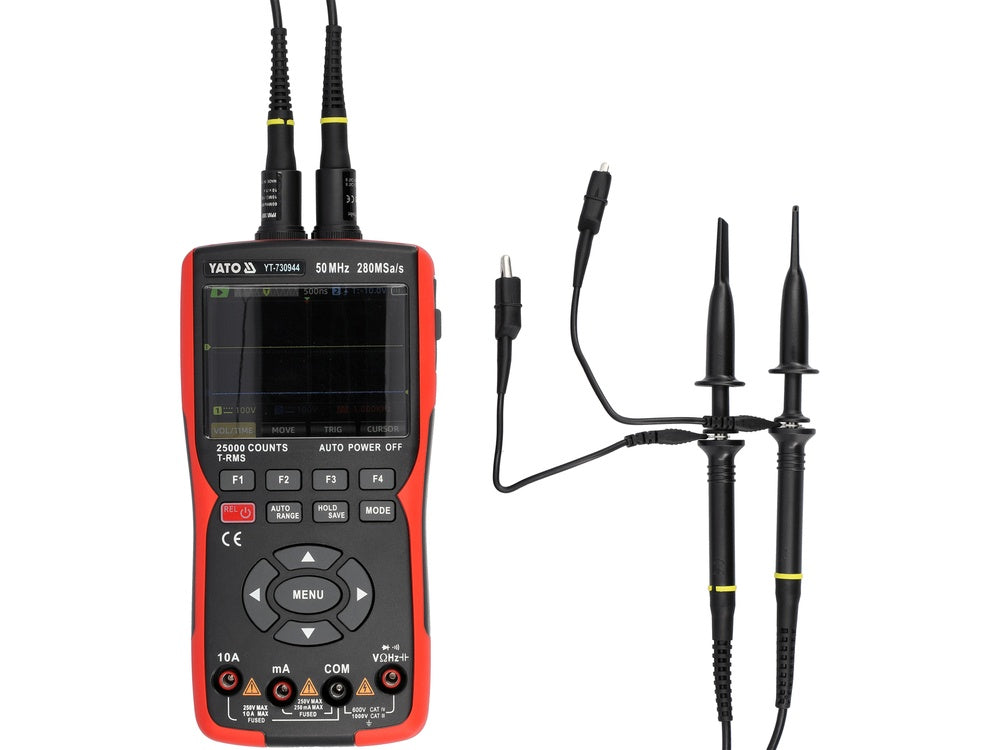

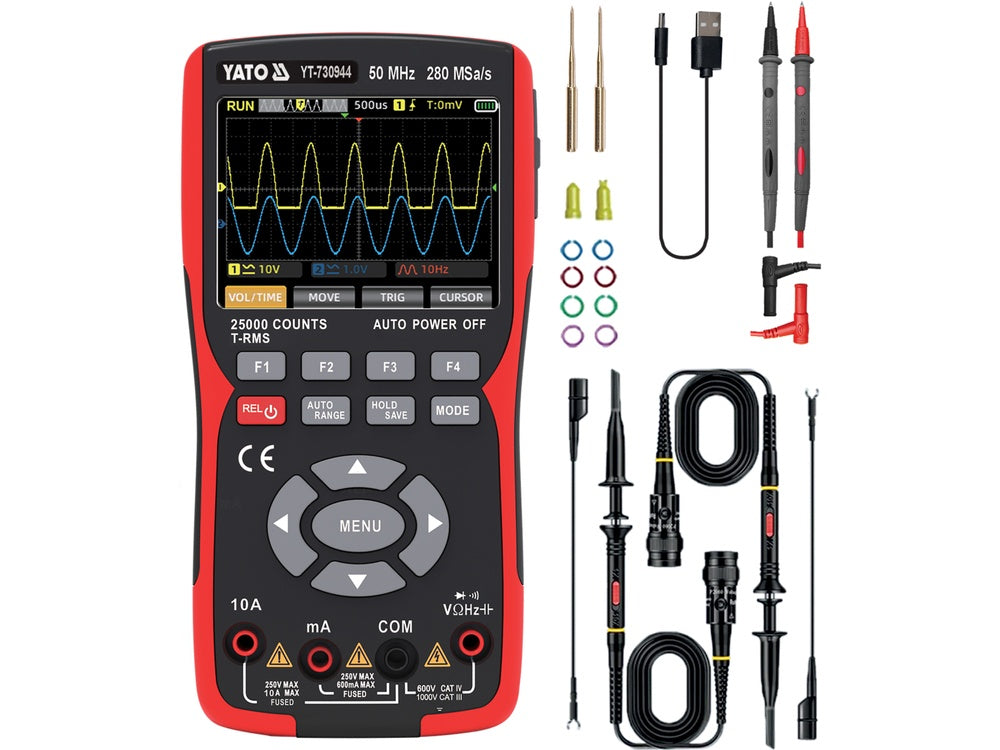

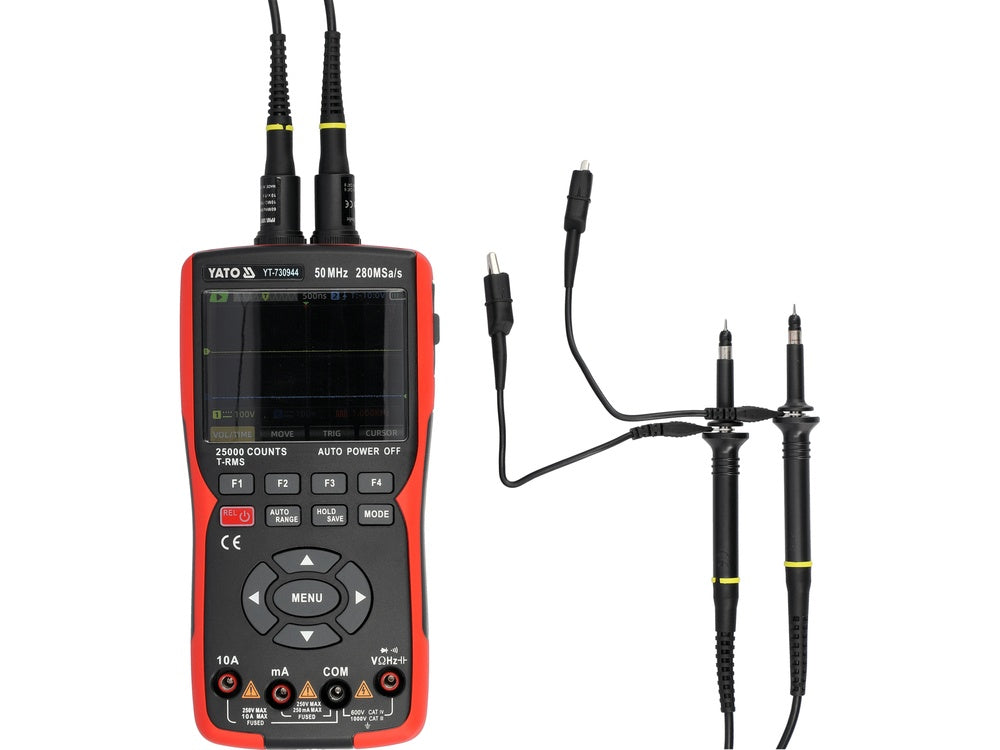

kaksi P2060-oskilloskoopin mittapäätä tarvikkeineen
rakenne ylikuormitussuojalla
ABS-muovikotelo
mittarin automaattinen sammutus säädettävällä ajalla 15–120 minuuttia
mahdollisuus poistaa automaattinen sammutustila käytöstä
alhaisen akun ilmaisin

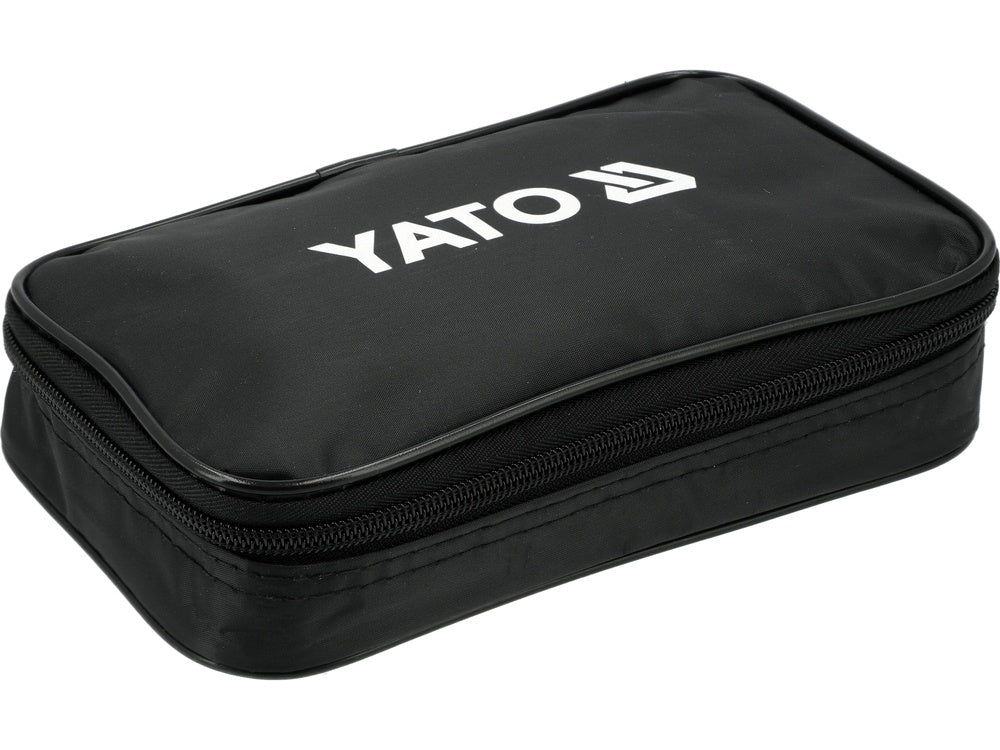

pehmeä vetoketjullinen laukku
virtalähde: 18650 Li-ion-kenno
